Tháo tấm lót trần ô tô BMW E61 wagon touring 2006-2010

0
30

Tháo bỏ phần lót trần ô tô BMW E61 là một bước cần thiết trong việc sửa chữa xe wagon dòng 5-series, đặc biệt là những việc liên quan đến cửa sổ trời.

Với những chiếc BMW cũ, một trong những hư hỏng đầu tiên đối với nội thất là phần trần xe bị võng. Nhiều năm nhiệt độ bên trong cabin cao (đặc biệt là vào mùa hè) bắt đầu phá vỡ chất kết dính liên kết vải lót với tấm trần, khiến nó bị võng xuống. Chủ sở hữu xe BMW E61 phải đối mặt với nguy cơ kép là cửa sổ trời bị rò rỉ có thể để lại các vết bẩn khó coi trên vải, đặc biệt là xung quanh các cạnh của các tấm có thể thu vào.

Các xe BMW wagon touring cũng có một phần về hệ thống dây điện phía trên trần xe; dây điện chính cung cấp điện cho cửa sau nằm phía trên tấm lót trần, cũng như loa sau. Cũng cần thiết phải tháo bỏ tấm lót trần nếu có bất kỳ công việc nào cần thực hiện với cửa sổ trời toàn cảnh, kể cả việc thay thế kính và phớt.

Dù lý do đằng sau việc thực hiện tháo ốp trần xe BMW E61 là gì, luôn có một vấn đề là: làm cách nào để tháo ốp nội thất mà không làm hỏng nó?

Làm vỡ các mảnh trang trí nội thất bằng nhựa trong quá trình tháo lắp là điều cấm kị của mọi chủ xe BMW. Ngay cả khi thực hiện chính xác các hướng dẫn loại bỏ, vẫn có khả năng các mảnh nhựa bị hư hỏng. Cũng giống như tấm lót trần, tuổi tác và nhiệt làm cho các miếng nhựa bên trong trở nên giòn khiến chúng bị vỡ trong quá trình tháo (đặc biệt là những miếng dán bằng nhựa). Rất tiếc, không có cách nào tránh điều này ngoài việc làm theo hướng dẫn bên dưới. Nếu bạn làm gãy một phần trang trí trong quá trình loại bỏ tấm lót trần ô tô BMW E61, hãy thử khắc phục nó, nhiều mảnh có nhiều điểm gắn và có thể sử dụng dù mất một hoặc hai mảnh nhỏ.

Cũng rất hay xảy ra tình trạng gãy các kẹp gắn tấm ốp trần bằng nhựa trong quá trình tháo ốp trần xe BMW E61. Nhiều thợ máy quên rằng những chiếc kẹp này thường được thiết kế để bẻ gãy để tránh làm hỏng tấm lót trong khi tháo – một chiếc kẹp nhựa có giá thấp hơn rất nhiều so với tấm trần xe du lịch bị hỏng. Chúng tôi khuyên bạn nên chuẩn bị sẵn các kẹp thay thế trước khi thực hiện tháo tấm lót trần để tránh bất kỳ sự chậm trễ nào trong việc lắp đặt lại.

Để tháo ốp trần xe BMW E61 yêu cầu phải tháo các chi tiết trang trí trụ A, B, C và D trước khi có thể hạ tấm trần khỏi nóc xe. Việc tháo nó có thể được thực hiện bởi một người, nhưng chúng tôi vẫn khuyên bạn nên nhờ người trợ giúp trong quá trình lắp đặt lại. Sẽ rất tiện lợi khi có người giữ tấm lót trần trong khi lắp nó vào vị trí. Chúng tôi cung cấp cho bạn các bước chi tiết bên dưới để thực hiện tháo bỏ tấm lót trần trên xe E61.

Phụ tùng, dụng cụ và vật tư

1. Các phụ tùng thay thế khác (tùy chọn)

Có rất nhiều bộ phận nhỏ có thể bị vỡ khi thực hiện tháo ốp đầu xe BMW E61. Chúng tôi đã liệt kê một số lỗi phổ biến nhất bên dưới để bạn tiện theo dõi.

  • Đinh tán nhựa – BMW 51437001491 chính hãng
  • Nắp túi khí màu đen – BMW 51432251367 chính hãng
  • Nắp túi khí màu be – BMW 51437029270 chính hãng
  • Nắp túi khí màu đen – BMW 51437066521 chính hãng
  • Kẹp đỡ ốp trần – BMW 51447111532 chính hãng

2. Các dụng cụ và vật tư

  • Đầu bắt vít hình sao T20
  • Đầu bắt vít hình sao T50
  • Bộ công cụ bẩy nhựa
  • Tua vít 4 cạnh

Quy trình thay thế tấm lót trần ô tô BMW E61 wagon touring 2006-2010

Phần 1 – Loại bỏ phần cột trụ

Việc loại bỏ tấm lót trần khỏi xe du lịch E61 của bạn yêu cầu các phần trang trí cột A, B, C và D phải được tháo ra. Phần sửa chữa này phải cẩn thận vì các thanh trụ dễ bị gãy, ngay cả khi được tháo ra đúng cách. Chúng tôi không thể nhấn mạnh tầm quan trọng của việc thực hiện khi tháo phần trang trí trụ cột, nếu dùng lực quá mạnh để nhổ phần thì rất có thể làm gãy trụ.

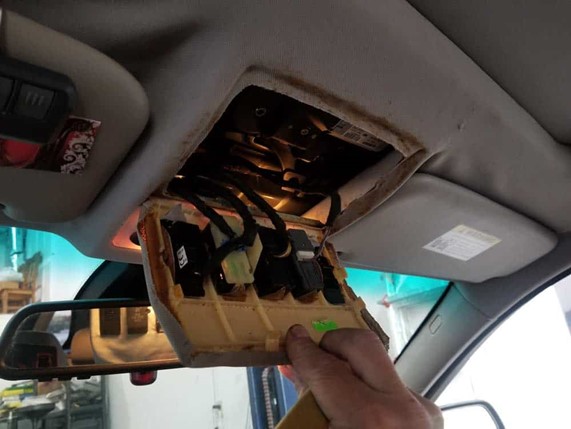

1. Sử dụng một công cụ bẩy nhựa, tháo nắp phía trước của trần như hình dưới đây. Cẩn thận tháo các công tắc (bạn không cần phải ngắt kết nối chúng).

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010 thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

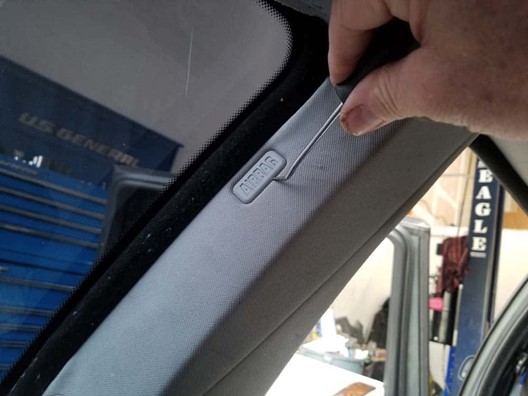

2. Xác định vị trí cắt trụ A ở phía trước xe. Các ốp trang trí trụ A được giữ cố định bằng một chốt T20 ẩn sau nắp đậy “Túi khí”. Dùng một chiếc gắp kim loại để cẩn thận bật nắp Túi khí ra khỏi trụ A như hình bên dưới.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010 thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

3. Sử dụng đầu bắt vít hình sao T20, tháo bu lông đang bắt phần ốp trụ A vào thân xe.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

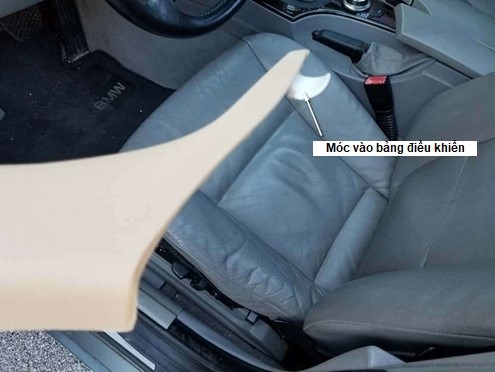

4. Nắm chặt phần ốp trụ A và cẩn thận kéo nó một góc 90 độ so với xe cho đến khi phần ốp của nó tách ra. Xoay phần cắt cho đến khi tháo nó khỏi bảng điều khiển (xem hình ảnh bên dưới). Xin lưu ý rằng mấu nhựa giữ chặt trụ A với bảng điều khiển có thể trở nên rất giòn và dễ bị gãy trong quá trình tháo lắp. KHÔNG kéo phần viền nếu nó bị treo trên bảng điều khiển, nó sẽ dễ dàng bị bung ra nếu xoay đúng cách.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

5. Xác định vị trí phần ốp trụ B phía trên, ngay phía sau ghế người lái và hành khách. Phần trang trí trụ B phía trên được cố định vào thân xe bằng hai kẹp nhựa ở phía dưới. Nó cũng móc vào hai kẹp kim loại ở trên cùng.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

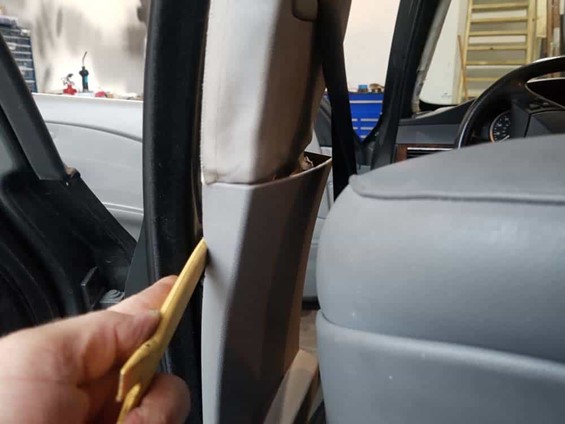

6. Sử dụng một công cụ loại bỏ phần ốp trang trí bằng nhựa, cẩn thận cạy phần dưới của phần ốp trụ B phía trên không ra khỏi thân xe nơi nó nối với phần ốp trụ B phía dưới.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010 thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010 thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

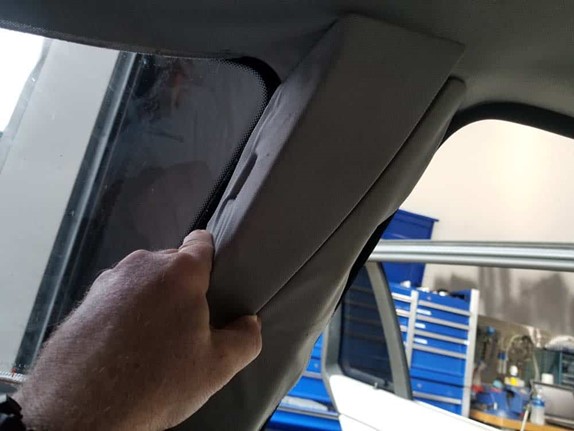

7. Kéo phần ốp trụ B phía trên ra khỏi phần ốp trụ B phía dưới và tháo nó ra khỏi các mấu trần kim loại. Phần ốp trụ B phía dưới không cần phải tháo ra khỏi xe.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

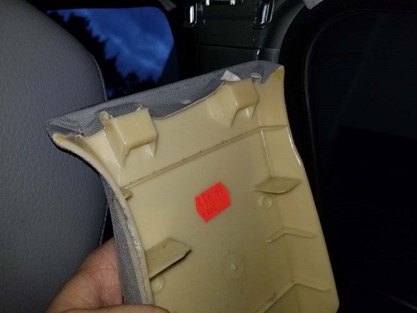

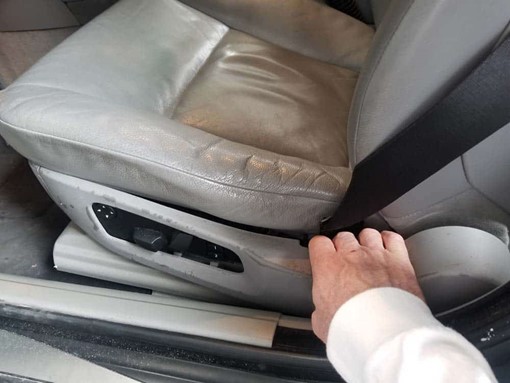

8. Sử dụng một công cụ bẩy nhựa, tháo lớp bọc bên ngoài của ghế trước. Cần phải tháo ra để có thể tháo dây an toàn – điều này sẽ cho phép tháo phần ốp trụ B phía trên khỏi xe. Nếu bạn không tháo phần ốp trụ B phía trên khỏi xe, bạn có thể bỏ qua bước này và chuyển sang
bước 11.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

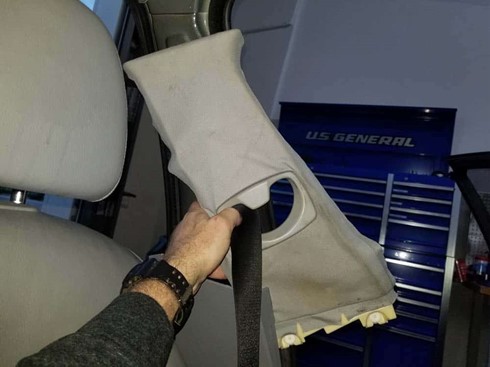

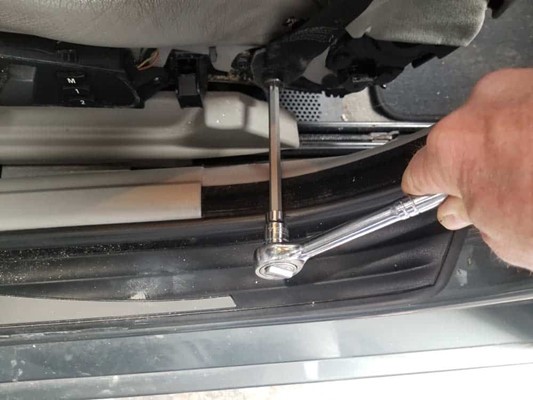

9. Sử dụng đầu bắt vít hình sao T50, tháo chốt đang giữ dây an toàn vào khung ghế trước. Tháo phần trụ B phía trên khỏi xe.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

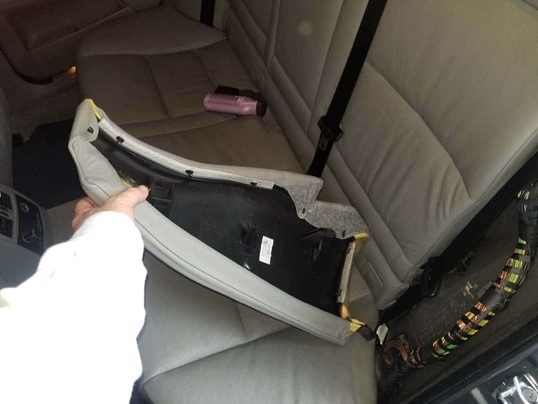

10. Tiếp theo, tháo phần trụ C. Phần ốp trụ C thực sự bao gồm hai phần. Bắt đầu bằng cách tháo đệm bên ghế sau bằng cách nắm nó và kéo nó ra khỏi thân xe.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

11. Tháo nắp đậy “Túi khí” khỏi mảnh trụ C phía sau để có thể tiếp cận được chốt lắp.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

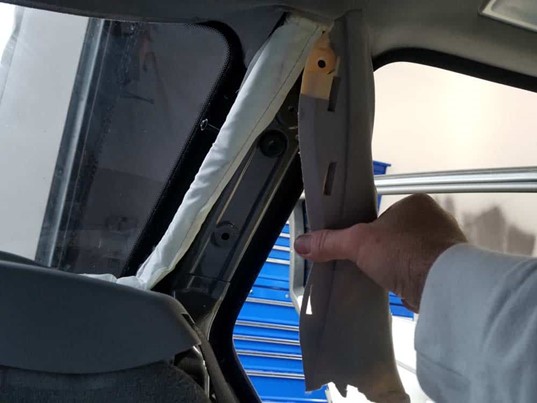

12. Tháo bu lông lắp trụ C bằng bầu bắt vít hình sao T20. Loại bỏ phần phía sau của phần trang trí trụ C.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010 thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

13. Tháo vít 4 cạnh đang bắt phía trước của ốp trụ C vào thân xe. Tháo phần ốp trụ C phía trước khỏi xe.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

14. Di chuyển đến phía sau xe, xác định vị trí cắt trụ D ở hai bên cửa sau. Bắt đầu bằng cách tháo các cửa sập bên để có thể tiếp cận các vít gắn ốp trang trí.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

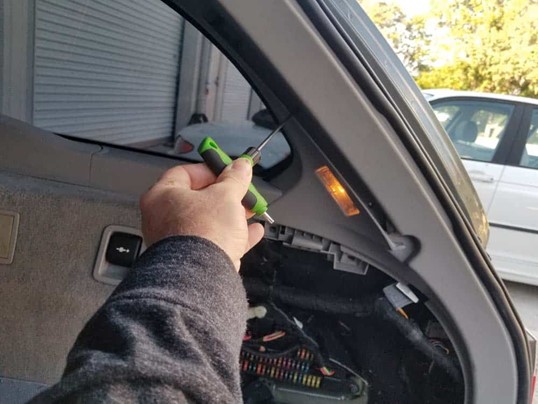

15. Sử dụng đầu bắt vít hình sao T20, tháo sáu vít đang bắt phần ốp trụ D vào thân xe.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

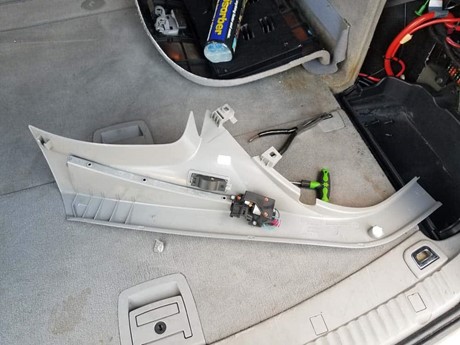

16. Nắm chặt trụ D và kéo thẳng ra một góc 90 độ so với xe như hình bên dưới. Ngắt kết nối điện từ phía sau của ốp và tháo nó ra khỏi xe.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

Phần 2 – Loại bỏ tấm lót trần ô tô BMW E61

Bây giờ các phần ốp trụ cột đã được loại bỏ, phần trần xe có thể tự do được lấy ra khỏi xe. Phần trần xe BMW E61 được giữ cố định bằng vít và kẹp nhựa. Điều quan trọng là tất cả các vít phải được tháo ra trước khi tháo tấm lót trần khỏi các kẹp gắn của nó để tránh làm hỏng tấm trần.

1. Sử dụng đầu bắt vít hình sao T20, tháo hai nắp ngăn phía sau như hình dưới đây.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010 thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

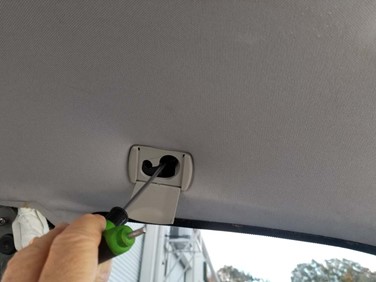

2. Di chuyển về phía trước xe, hãy tháo hai tay nắm của ghế sau bằng đầu bắt vít T20.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

3. Tiếp theo, tháo bộ nắp dải phân cách thứ hai nằm sau ghế người lái và hành khách.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

4. Tháo tay nắm ở hai bên ghế trước.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

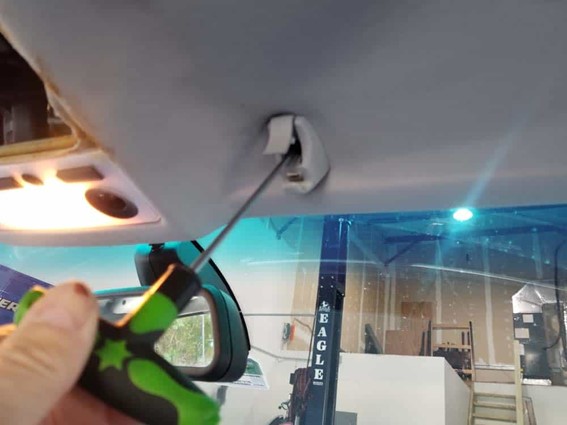

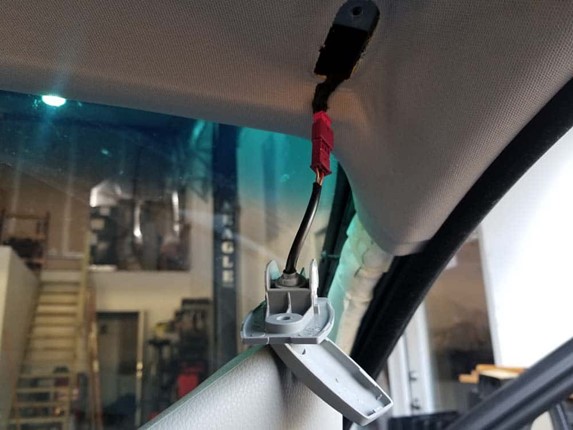

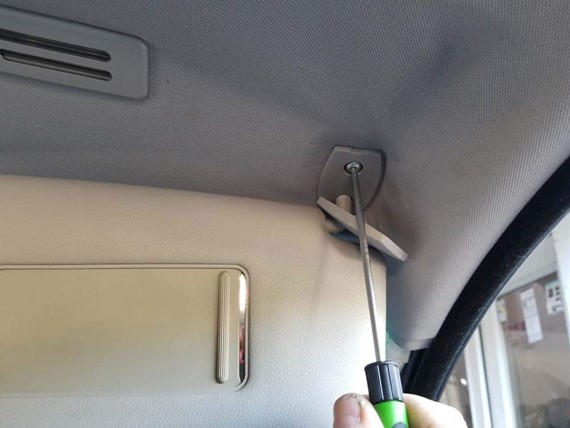

5. Tháo bỏ tấm che nắng bằng đầu bắt vít T20. Cẩn thận rút giắc cắm khi tháo chúng khỏi tấm lót trần.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010 thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010 thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

6. KHÔNG cố tháo bất kỳ thiết bị điện tử nào (bao gồm cả đèn) khỏi tấm lót trần. Chúng khó tháo bỏ và dễ bị ngắt kết nối hơn sau khi tấm lót được hạ xuống.

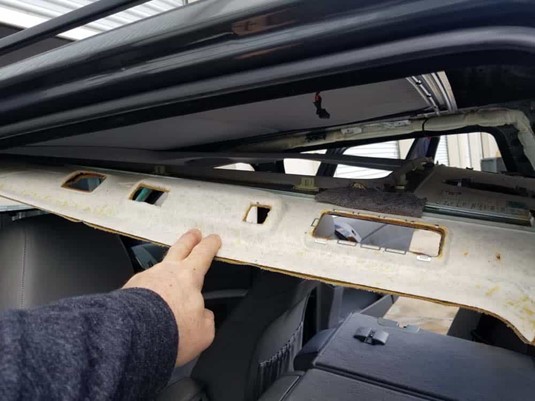

7. Bắt đầu từ phía sau xe, cẩn thận kéo tấm chắn đầu ra khỏi nóc xe. Tấm lót được giữ cố định bằng kẹp nhựa.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

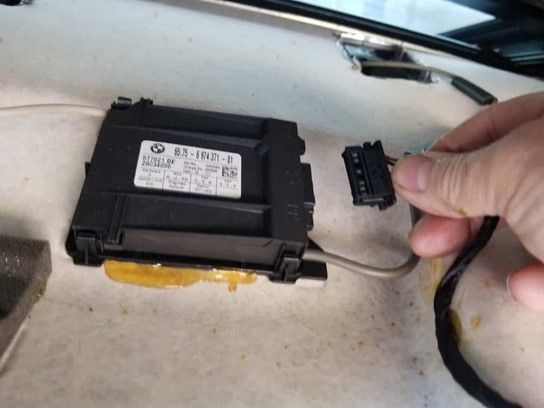

8. Khi tấm lót được hạ xuống một phần, với tay vào và ngắt kết nối mô-đun cảnh báo siêu âm. Nếu tấm lót chưa bao giờ được tháo trước đó, thì dây mô-đun có thể được dán vào đầu tấm lót. Cẩn thận kéo dây mô đun và rút nó ra.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010 thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

9. Tiếp tục đi về phía trước kéo tấm lót khỏi trần xe. Khi bạn đến cửa ghế phía sau, hãy rút giắc cắm của hai đèn chiếu sáng. Bạn không phải gỡ các đồ khác khỏi tấm lót.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

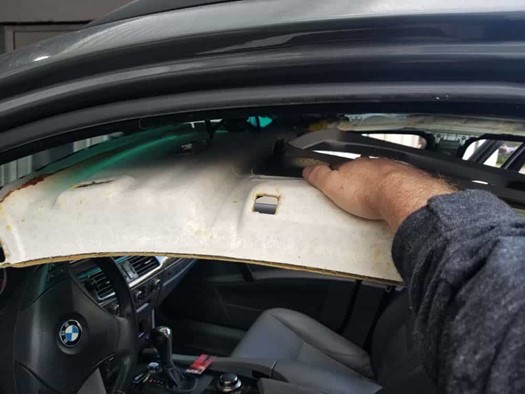

10. Gỡ phần đầu xe phía trước khỏi nóc xe. Nó giúp bạn có thể cho tay vào phía trên tấm lót như hình dưới đây và tạo áp lực lên nó cho đến khi nó bung ra khỏi các kẹp nhựa gắn trên tấm lót.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

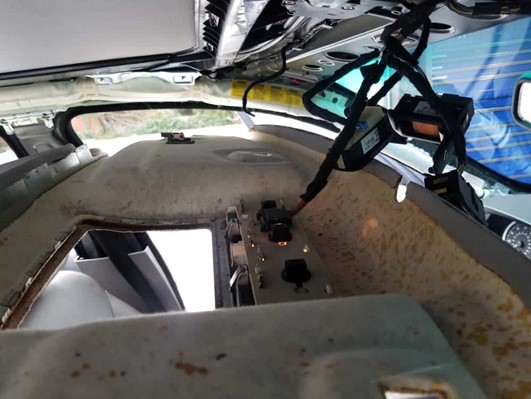

11. Đưa tay qua phía trước của tấm lót và ngắt phần còn lại của đèn nội thất. Bạn không cần phải tháo các thiết bị chiếu sáng khỏi tấm lót.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

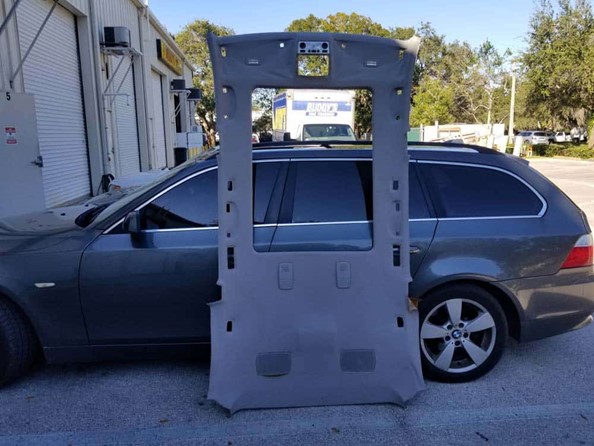

12. Khi tấm lót đã được tháo hoàn toàn khỏi nóc xe, hãy cẩn thận tháo nó ra khỏi đuôi xe. Nên gọi một người trợ giúp trong khi tháo bỏ nó.

thao-tam-lot-tran-o-to-bmw-e61-wagon-touring-2006-2010

Phần 3 – Lắp đặt tấm lót trần ô tô BMW E61

Việc lắp đặt tấm lót chỉ là các bước trên ngược lại mà không cần bất kỳ công đoạn đặc biệt nào. Chúng tôi thực sự khuyên bạn nên gọi một người trợ giúp để giữ tấm lót đúng vị trí trong khi lắp đặt.

Thay thế đã hoàn thành

Garatructuyen chúc quý khách thành công và có thể tự tay chăm sóc được cho xế yêu của mình.
